應用拓普多功能手持式全自動變比測試儀檢測斯科特變壓器（T型變）檢測方法

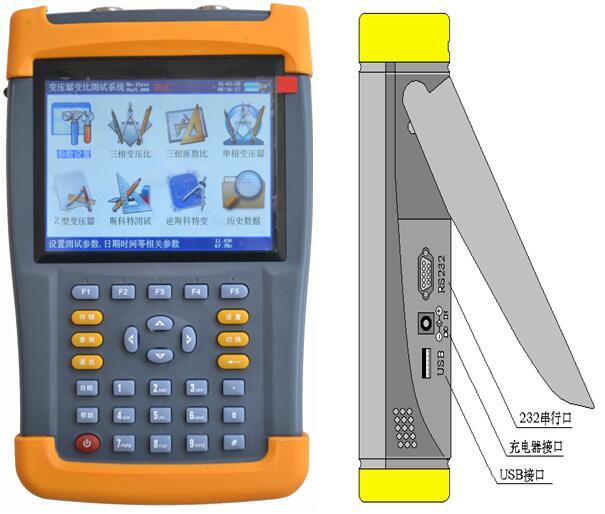

拓普品牌多功能手持式全自動變比測試儀采用大屏幕真彩色液晶屏顯示，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可擴展存儲1000組現場校驗結果。儀器除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止一款可以進行盲測（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器），是到目前為止國內變比測試中技術先進，測試項目完善，測量參數較全面的變比測試儀。
1、進行斯科特測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“斯科特測試”項按【回車】鍵進入接線提示屏（如圖一所示），按照圖示要求接線，接線完成后按【回車】鍵進入“斯科特測試”屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖一所示。

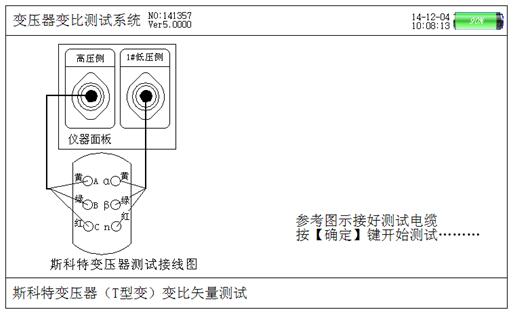

圖一、斯科特變壓器測試接線提示屏
2、測試完成后測試結果顯示在顯示屏上，如圖二所示屏幕左側包括：高壓側三相的電壓、相位，低壓側兩相的電壓、相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及低壓夾角。提示行提示按【存儲】，【退出】，【確定】重測。

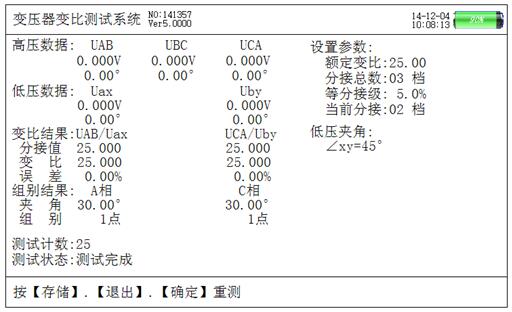

圖二、斯科特變壓器測試結果屏
應用拓普多功能手持式全自動變比測試儀檢測過程中注意事項
1、在測量前要確保被測設備處于停電狀態，各測試端子不能接地。
2、測量接線一定要嚴格按說明書操作，否則后果自負。
3、測試之前一定要認真檢查設置的參數是否正確。
4、充電時好要使用有地線的電源插座。
5、不能在過量限的情況下工作。
6、嚴禁高低壓接反。

信息整理：揚州拓普電氣科技有限公司
