設備構成說明

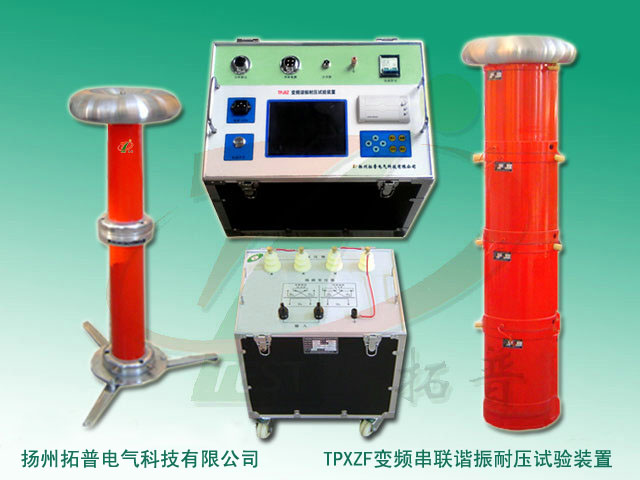

全套試驗設備由變頻電源、電抗器、電容分壓器、勵磁變壓器、連接導線組成，接入被試品后組成一個諧振系統進行交流耐壓實驗。
變頻電源： 就是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。
電抗器：就是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合、實現不同的電感量以適用不同的試驗條件。
電容分壓器：內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量、控制使用。
勵磁變壓器：隔離主機電源與諧振回路電源，并升高主機的輸出電壓。
補償電容器： 當試品電容量很小時，如果要實現系統諧振可能要求的電源頻率超出試驗標準的規定，可在試品上并聯一個補償電容，以實現試驗要求，稱此電容器為補償電容器（拓普電氣幫用戶節約投資費用，采用電容分壓器和補償電容器合二為一的獨特設計，取消了補償電容器）。
技術特點說明
1、功率電源電壓：AC 380V±10%（單相）、50Hz；
2、儀器電源電壓：AC 220V±10%、50Hz；
3、諧振輸出容量：210kVA；
4、儀器額定電壓：0～60KV；
5、輸出頻率范圍：25～300Hz；
6、輸出電壓波形：正弦波，波形畸變率＜0.5%；
7、頻率調節靈敏度：0.1Hz，不穩定度≤0.05%；
8、系統噪聲：≤60db；
9、系統測量精度：1 級；
10、輸出電壓不穩定：＜0.5%；
11、保護響應時間：1us；
12、電感非線性度：≤0.05%；
13、滿功率輸出下，連續工作時間為60min；
14．環境條件：溫度：-15℃～+50℃；濕度：≤90%RH；海拔高度：≤2000米。

友情提醒：購置拓普電氣原創型號TPXZB-210kVA/60kV電纜耐壓儀，請認準拓普牌原產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
